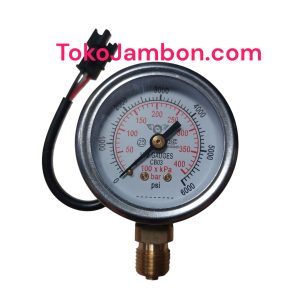

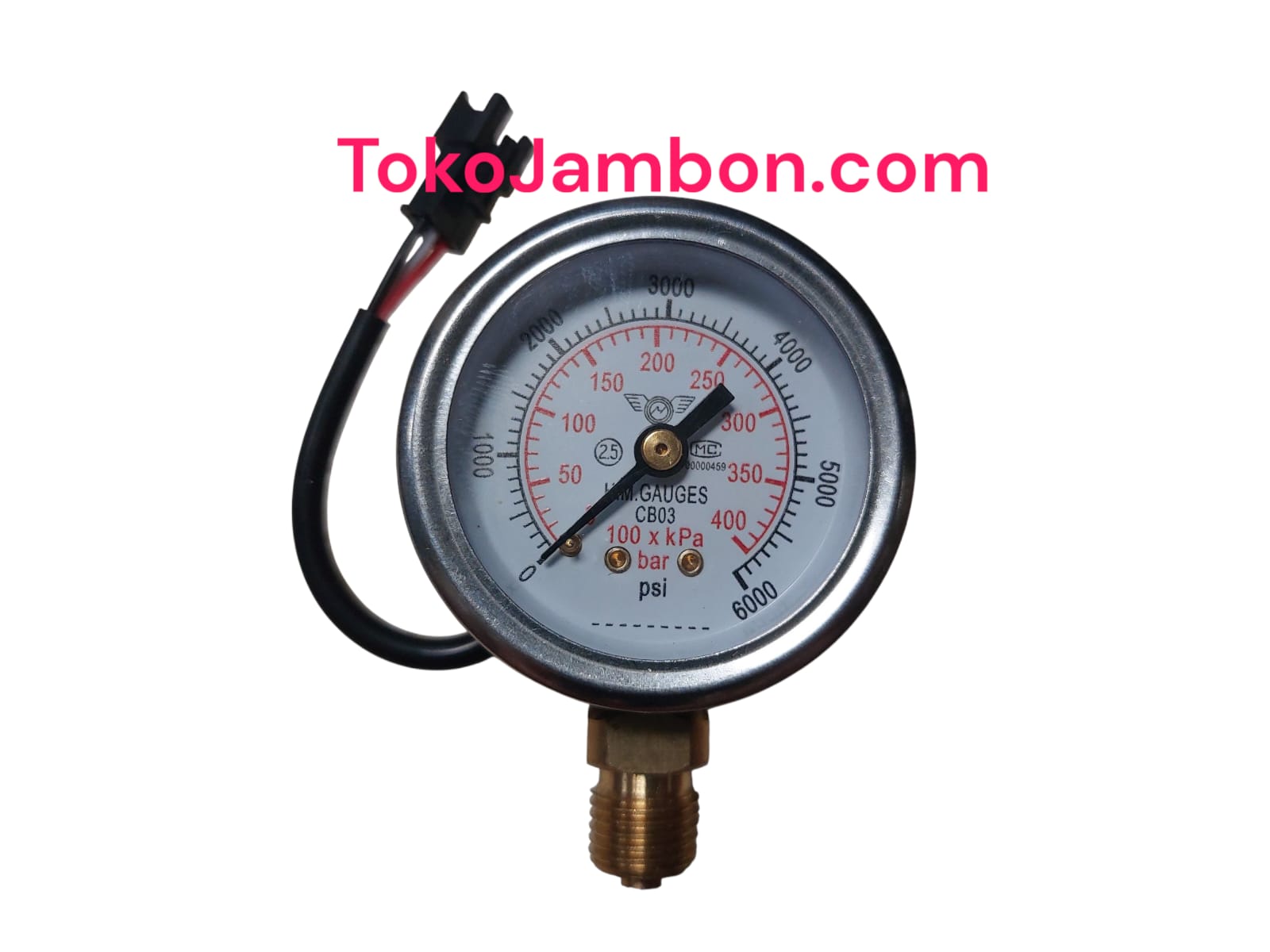

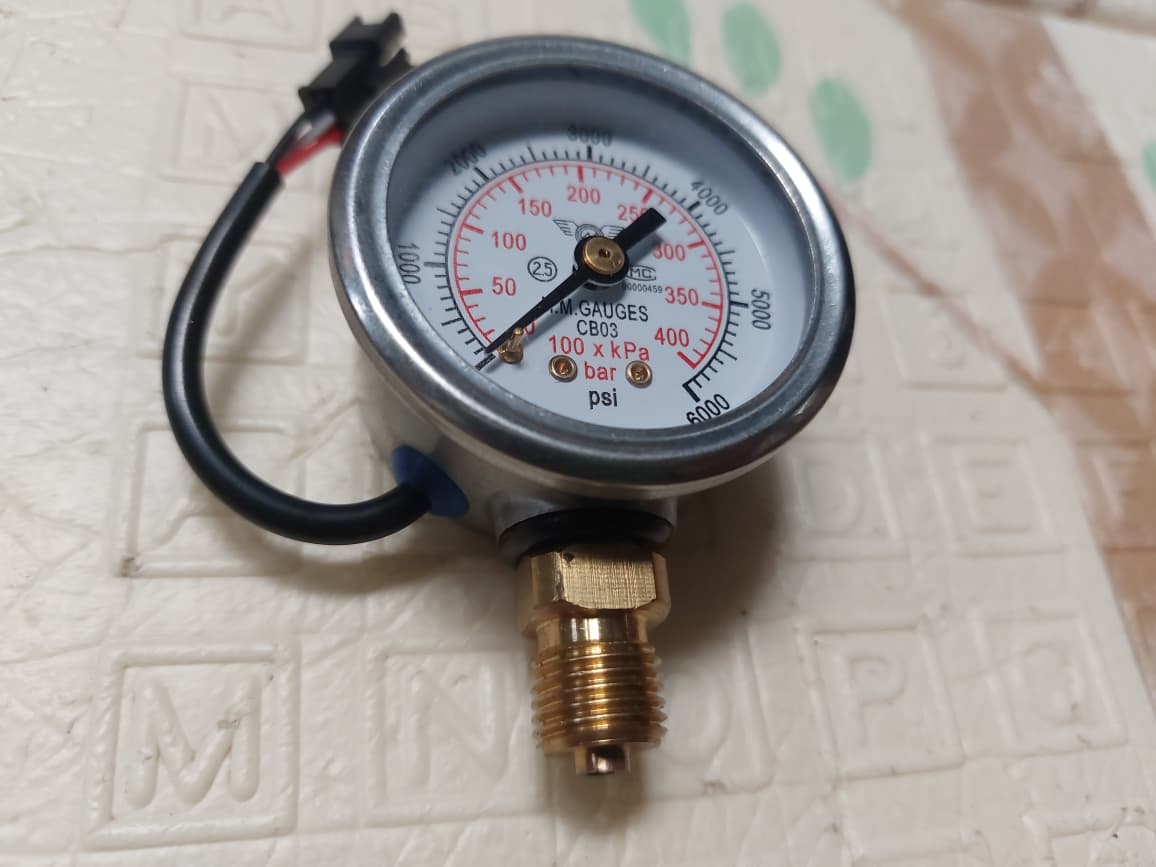

manometer cng CB03

Model: CB03 – 5 V / 12 V Pressure Gauge

• Model: CB03

• Dimensi: kira‑kira 52 × 35 mm, dengan ulir antarmuka metriks M14×1,5

• Rentang Tekanan: hingga 0–200 bar (≈ 0–2900 psi)

• Sumber Daya (Input): DC 12 V

• Output Sinyal: antara 5 – 0 V (analog linear pada tekanan)

  Kabel & Instalasi

  • Model seperti LN‑CB03 menyediakan harness kabel standar, misalnya:

    • Coklat = tanah (‑),

    • Hijau = +12 V,

    • Putih = sinyal output ke ECU atau switch

      Fungsi Utama

      • Digunakan sebagai manometer untuk sistem konversi CNG/LPG pada kendaraan, menampilkan tekanan gas pada inlet regulator (reducer)

      • Output analog tegangan (0–5 V) dipakai untuk menampilkan tekanan atau sisa isi gas, sering terintegrasi dengan indikator level atau switch pengaman
